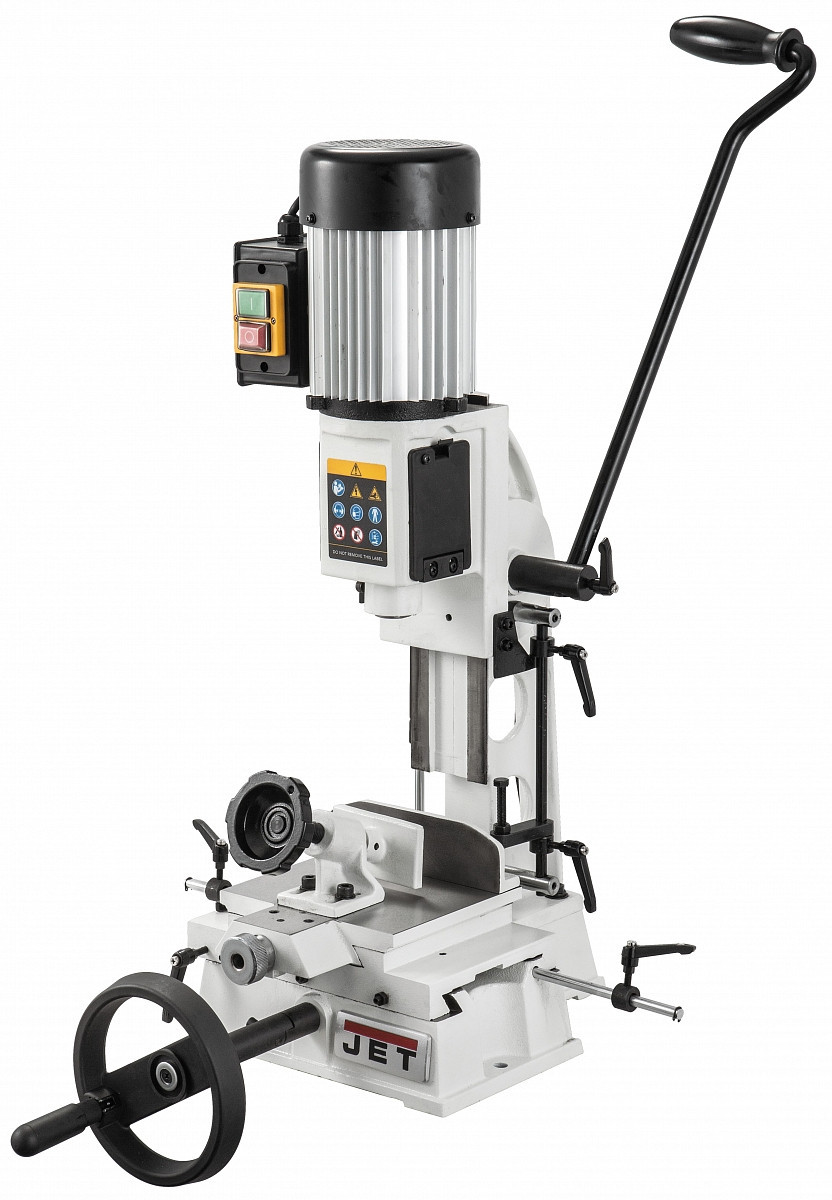

Долбежно-пазовальный верстат (10000084M) JET JBM-4

Довбально-пазувальний верстат (10000084M) JET JBM-4

JBM-4 – долбежно пазовальный верстат для підготовки деталей під пряме (90°) стиковку з'єднання шип-паз. Міцна і жорстка конструкція виготовлена з масивних чавунних виливків. Колона зафіксована під прямим кутом до площини робочого столу, її положення не регулюється, це спрощує настройку і підвищує точність верстата.

Заготівля розміщується на координатному столі вздовж упору і фіксується гвинтовим притиском з похилою віссю. За переміщення вздовж відповідає великий маховик з рукояткою, крайні точки задають регульованими кінцевими упорами. Рух поперек вважається другорядним і використовується в основному для установки різця по центру заготовки, тому ходовий гвинт обертається не маховиком, а невеликий ручкою з накаткою. Всі деталі столу, включаючи упори і притиски, зроблені з чавуну, що забезпечує жорсткість і відсутність вібрації при роботі.

Подача свердла-різця проводиться довгою ручкою, висоту якої можна налаштувати в залежності від товщини заготовки і довжини «долбяка». Вага рухомої частини компенсує газовий упор.

Характеристики і особливості цього пристрою верстата оптимальні для виконання типових операцій і дозволяють використовувати його як аматорських, так і професійних цілях.

Особливості JBM-4:

• Рейковий механізм подачі з газовим упором.
• Механізм швидкого регулювання висоти важеля подачі різця.
• Регульований упор глибини фрезерування.
• Поздовжній упор заготовки.
• Гвинтовий притискання заготовки до поздовжнього упору.
• Координатний робочий стіл.
• Регульовані обмежувачі ходу по поздовжній осі.
• Робочий стіл з чавунного литва.
• Кронштейн для приладдя.

Технічні характеристики JBM-4

Про компанії Jet в перший раз почули в США в 1958 р. Заснована в Сіетлі компанія JET Equipment&Tools зайнялася постачанням верстатів вироблених в Японії і швидко завоювала популярність. Справжній успіх і широке визнання прийшли до 80-м рокам ХХ століття, тоді ж асортимент був розширений продукцією з Тайваню.

Важливою подією в житті компанії стало злиття з великим промисловим концерном Walter Meier AG (Швейцарія), що сталася в 1988-му році. Для Jet'а це був крок у напрямку Європи, для «Вальтер Майєр» - перший досвід роботи у верстатній сфері за межами рідної Швейцарії, де компанія займалася даним напрямком з 1937-го року. Згодом були придбані марки: Powermatic (США) – виробник висококласних деревообробних верстатів і Wilton (США), під якою представлені лещата і ручні інструменти.

Через 10 років у 2013-му році підрозділ верстатів було виділено з загальнопромислового концерну Walter Maier AG і перейшло під управління новоствореної компанії JPW Tool AG (Швейцарія), абревіатура в назві якої так і розшифровується: Jet, Powermatic і Wilton.
