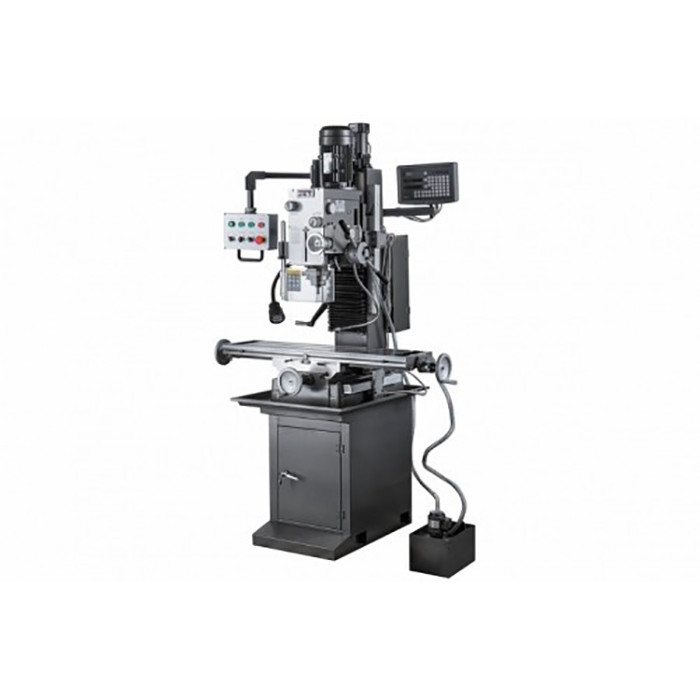

Фрезерно-свердлильний станок редукторний з авто подачею пінолі шпинделя (400B) 1.1/1.5 кВт JET JMD-50LPFD

Фрезерно-свердлильний станок редукторний з авто подачею пінолі шпинделя (400B) 1.1/1.5 кВт JET JMD-50LPFD

Редукторний фрезерно-свердлильний верстат JMD-50LPFD призначений для промислової експлуатації на ремонтно-механічних, заготівельних та інструментальних ділянках, а також у виробничих цехах з дрібносерійним та серійним випуском продукції.
У разі оснащення спеціальними пристроями верстат може бути застосований у великосерійному та масовому виробництві.
Окрім виробничих завдань, надійна та безпечна конструкція верстата зі зручним і ергономічним розташуванням органів управління та систем пасивної безпеки дозволяє використовувати його в навчальному процесі у закладах освіти.

Модель JMD-50LPFD призначена для виконання таких операцій: фрезерування, свердління, розсвердлювання, зенкування, зенкерування, розгортання та нарізування різьби.
Вона оснащена шпинделем із конусом ISO30 і має можливість свердління отворів діаметром до 32 мм у сталі та до 45 мм у чавуні.
Наявність реверсу електродвигуна забезпечує обертання шпинделя в обох напрямках, що дає змогу виконувати операції з нарізування різьби.

Важка основа та потужна вертикальна стійка, відлиті із сірого чавуну, забезпечують обладнанню високу стійкість до вібрацій.
Верстат оснащений потужним асинхронним двигуном потужністю 1,5 кВт і має коробку перемикання швидкостей обертання шпинделя.
Залежно від матеріалу, що обробляється, і необхідних режимів роботи, можна вибрати одну з 12 швидкостей обертання шпинделя у двох діапазонах — від 75 до 1600 об/хв та від 150 до 3200 об/хв.
Для розширення можливостей обробки деталей фрезерна голова може нахилятися праворуч і ліворуч на 90°.

Конструкція верстата додатково оснащена пристроєм цифрової індикації (УЦІ) по всіх трьох осях X, Y, Z, що дозволяє точно встановлювати параметри обробки, прив’язувати інструменти й контролювати режими роботи верстата з точністю до 5 мікрон.
Верстат має автоматичну подачу пінолі шпинделя з трьома швидкостями – 0,12; 0,18; 0,25 мм/об.
Наявність мікрометричної подачі дозволяє встановлювати інструмент на потрібну глибину в ручному режимі.
Максимальний виліт пінолі шпинделя становить 120 мм.
Для підвищення продуктивності та зручності обробки великогабаритних деталей верстат оснащено механізованим приводом по осі Z.
На пульті керування розміщено перемикач переміщення фрезерної голови по вертикальній стійці вгору/вниз.

Модель JMD-50LPFD має робочий стіл розміром 1000 × 240 мм, який переміщується по напрямних типу «ластівчин хвіст» і забезпечує переміщення по осях X, Y на 760 мм і 190 мм відповідно.
На столі передбачено три Т-подібні пази шириною 14 мм для закріплення деталей прихватами або встановлення лещат та інших пристроїв.
Опціонально верстат може бути дооснащений пристроєм автоматичної подачі, який встановлюється з лівого боку робочого столу і дозволяє здійснювати подачу по поздовжній осі в автоматичному режимі, що покращує якість обробленої поверхні та підвищує продуктивність виготовлення деталей.
Також пристрій має функцію прискореного переміщення робочого столу для скорочення часу підведення інструменту до деталі та його відведення, що полегшує встановлення й зняття оброблюваних деталей.

Редукторний фрезерно-свердлильний верстат моделі JMD-50LPFD стане надійним елементом вашого виробництва, забезпечить стабільну роботу та тривалий термін експлуатації, дозволяючи працювати впевнено без ризику поломок.

Особливості:

• Важка основа та потужна вертикальна стійка із сірого чавуну.
• Напрямні робочого столу типу «ластівчин хвіст».
• Потужний асинхронний двигун 1,5 кВт.
• Редукторне перемикання частоти обертання шпинделя з широким діапазоном вибору швидкостей.
• Шпиндельний конус ISO30.
• Функція автоматичної подачі пінолі шпинделя.
• Обмежувач глибини свердління.
• Мікроподача осі Z.
• Нахил фрезерної голови ліворуч і праворуч на ±90°.
• Центральна панель керування.
• Режим нарізування різьблення з автоматичним увімкненням реверсу.
• Система подачі СОЖ у зону різання.
• Пристрій цифрової індикації (УЦІ) по трьох осях X, Y, Z.
• Механізований привід осі Z.
• Лампа місцевого освітлення.
